浩辰CAD标注箭头大小怎么调整
2025-07-11
来源:bjmtth
编辑：佚名
在使用浩辰cad进行绘图时，标注箭头大小的调整是一项常见需求。合理设置标注箭头大小，能使图纸更加清晰、准确地传达设计信息。以下将从多个维度介绍浩辰cad标注箭头大小的调整方法。
一、通过标注样式管理器调整
1. 打开浩辰cad软件，输入“dimstyle”命令并回车，打开标注样式管理器。
2. 在样式列表中选择要修改的标注样式，点击“修改”按钮。
3. 在“修改标注样式”对话框中，切换到“符号和箭头”选项卡。
4. 在“箭头”区域，可以看到“第一个”和“第二个”箭头的设置选项，在这里选择合适的箭头样式，并调整箭头大小的参数值。
5. 设置完成后，点击“确定”保存设置，应用到当前标注。
二、快捷特性面板调整

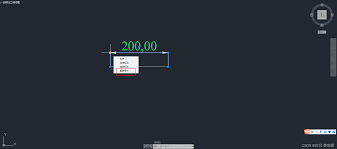

选中已经标注好的尺寸，打开快捷特性面板（快捷键“ctrl+1”）。在“尺寸”选项组中，找到“箭头大小”选项，直接输入想要的数值，即可快速调整所选标注的箭头大小。
三、动态输入调整
开启动态输入功能（状态栏上的“dyn”按钮）。当进行标注操作时，在命令行提示输入标注参数的同时，会出现动态输入框。在动态输入框中找到“箭头大小”选项，输入数值来实时调整箭头大小。
四、全局比例调整
若想对整个图纸中的所有标注箭头大小进行统一调整，可在标注样式管理器中，切换到“调整”选项卡，在“标注特征比例”区域，通过设置“使用全局比例”的值来改变所有标注箭头的大小。数值越大，箭头越大。
通过以上多种方法，用户能够灵活、精准地调整浩辰cad中标注箭头的大小，满足不同图纸的标注需求，提升绘图效率和质量，使设计图纸更加规范、专业。
